バックモニタカメラで録画

今週も台風のおかげで週末のお出かけはNG!

そんな訳で、またまたDIYです。
「ステッカーだけ」のなんちゃってバックモニタカメラ録画を具現化。

カメラは既設のバックモニタ用をそのまま使用。
映像信号を分配器を使ってナビシステムと
ドラレコに分岐させるという簡単なモノです。
これなら新たなカメラの設置、調整や
電源や信号ケーブルを引く手間も省けます。

単純にフタマタで分岐させるだけでも良いのですが、
信号が劣化しますのでブースター付きのアダプタを使います。

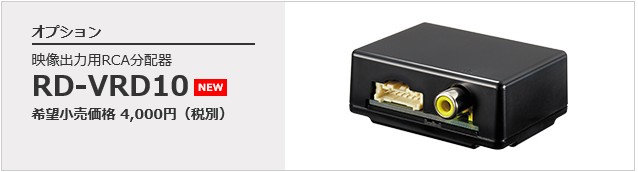

純正品も発売されていますが、¥4000+消費税。
・・・Amazonで税込み¥3961。
結構なお値段にも関わらずメーカー欠品中で再入荷未定。
後方録画する人は増えているのか?・・・売れているようですね。


今回はDatasystem社のLTD002を利用することにしました。
Amazonで税込み¥2230。
これより安価な品も多種売られていますが、
レヴューを見ると、大陸製品は不具合が多いようなので
国産品のDatasystem社製にしました。


汎用部品なので若干の加工は必要ですが、
純正品同様に小型で設置には困りません。

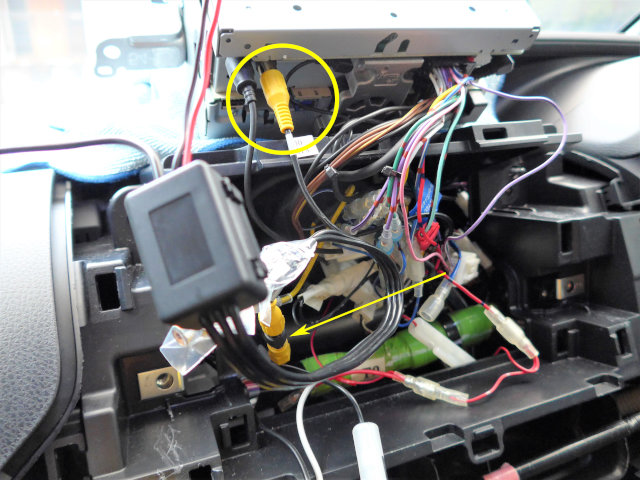

黒コードをアースして電源を赤プラグに。あとはRCAプラグをナビシステムにつなぐだけ。

[PR]
by JRC6111 | 2017-10-29 16:30 | その他 | Comments(0)

煽り予防に・・・

台風接近のため今週末も荒天となりました。
・・・どこにも出かけられません。

最近問題になっている煽り・嫌がらせへの予防として
アドビ・イラストレータでステッカーを製作。

ドライブレコーダーが録画中であることを周囲に知らせて
安全運転を促すことができます。
嫌がらせの接近や悪質な幅寄せ、
追突事故を抑止する効果を期待できます。

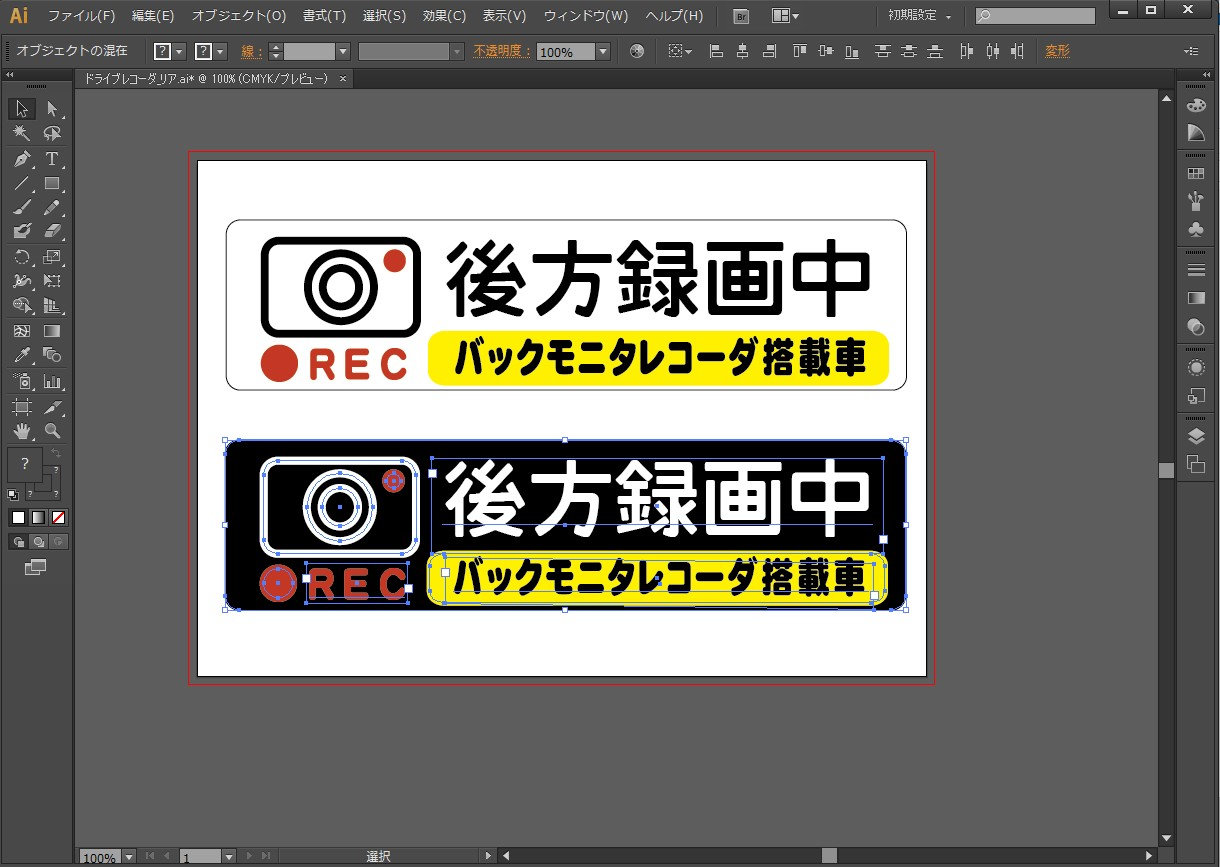

久々にイラストレータを起動させました。
はじめに「白バージョン」を作り、複製して「クロバージョン」を。

ラミネート加工して、バックドアガラス内側に表示しました。
[PR]
by JRC6111 | 2017-10-22 15:30 | その他 | Comments(0)

小型パワーアンプ 最終回

本編の最終回です。
パワーアンプを設置、作動確認後にナビシステムを元に戻します。
取り外しに関しては、ナビシステムの取付説明書に載っていますが、
復元についての説明はありません。
外した時と逆の手順だから不要! と言われればそれまでですが、
いくつか注意する点がありますので記しています。

元々あったケーブルに加えて、
パワーアンプ接続用のケーブルや端子が加わり
クラスター内は可成りの密度になってしまいます。


無理やり押し込むと、断線などを引き起こしたり、
ナビシステムの放熱を妨げるなど、故障の原因になりかねません。
隙間から内張りはがし・プラ定規等を使って、丁寧に収納していきます。


無理なく収納できたところで、作動テストをして結果が良ければ、

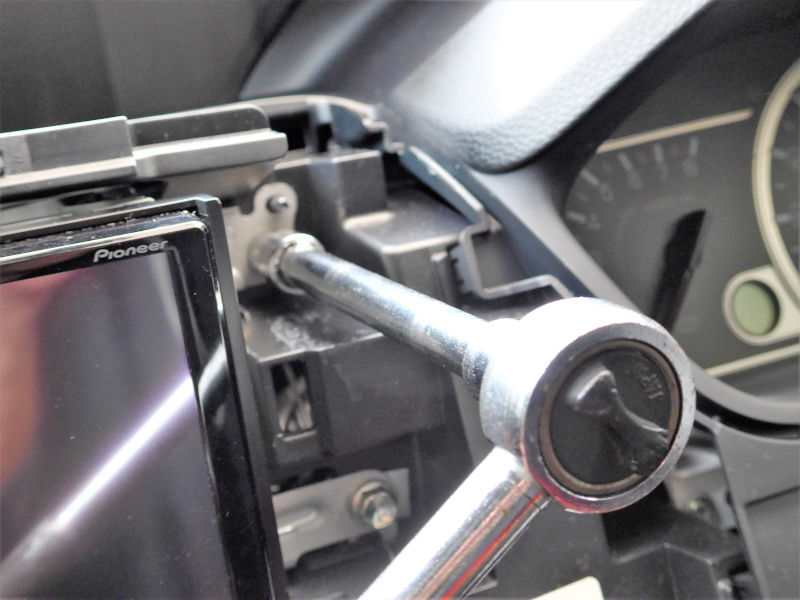

ラチェッタを使ってナビシステムをボルト固定します。


パネルは上部のフックから掛けていきます。
 (左側のフックが画面から切れてます^^;)

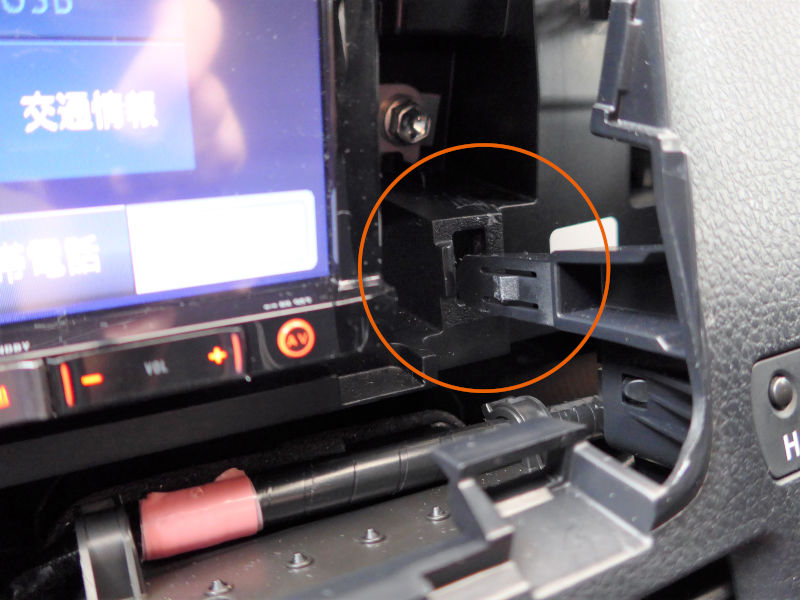

ナビシステム直ぐ横にあるフックをズレないように掛けていきます。
残ったフックをズレないように差し込みます。

センタークラスター取付完了!
この後、ナビ用パネル・シフトレバーノブを元に戻して完全終了となります。

GM-D1400Ⅱの感想。

 ショボかった「楽ナビ:AVIC-RL09」+「純正スピーカー」
 スピーカーを「ALPINE製STE-G170C」に変えて、まずまずに。
 いい?スピーカーに替えると、今度はパワー不足が・・・

 スピーカーのラインに割り込むだけの簡単なパワーアンプですが、
 この価格にして、出力100w×4・その効果は、なかなかのモノでした。

 使用している出力にもよるのでしょうが、
 巷で言われている「発熱問題」については、
 今のところ「少々暖かくなる」くらいで
 熱くなるようなことはありませんでした。

[PR]
by JRC6111 | 2017-10-09 09:30 | その他 | Comments(0)

小型パワーアンプ 続き

センタークラスターの取り外し。

センタークラスターについては、ナビシステムの取付説明書に
詳しいイラスト付きで掲載されていますので、省略します。
手元にない資料は、メーカーのHPからダウンロードします。
殆どがフックで止まっているだけなので意外と簡単に外せます。
車両側の結線用カプラー(ハザードランプSW等)の外し方は、
ドアスイッチパネルの時の要領と同じです。

また、配線についても取付説明書に詳説されていますので、
これを見ながら、確実に配線していきます。
同時にパワーアンプも仮接続します。
※注意すべきところは、最初にマイナスアース線を接続する!これ厳守です。

製品の取付説明書に従って一通りの作業が終わったら
ナビシステムが正常に作動するかチェックします。
パワーアンプについても同様です。

すべて正常であることが確認されたら、パワーアンプを固定。
その後、ナビシステムを元に戻します。

ここで、パワーアンプをどこに固定するかが課題になります(笑)
情報サイトを見ると、施工例の多いのは定番の助手席下の床。
そして、グローブBOXの下にぶら下げて固定・・・。

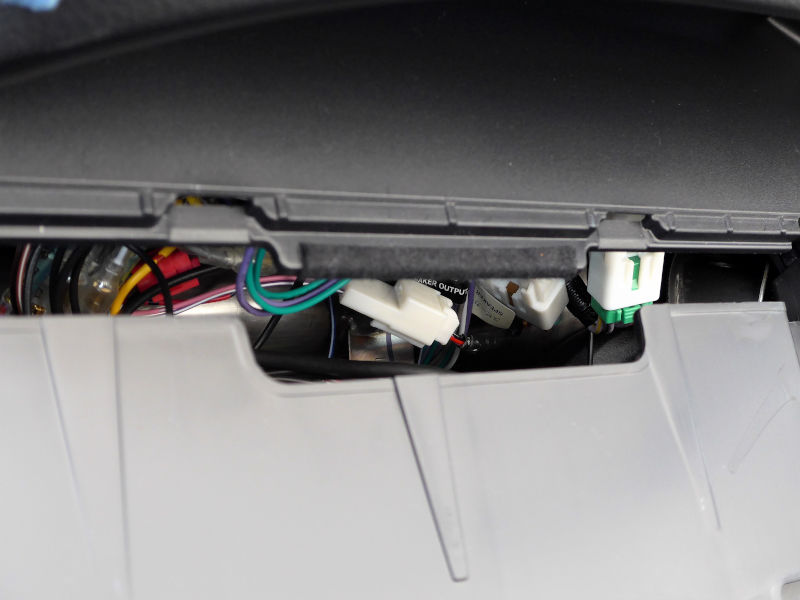

いろいろと考えましたが、センターパネルの内側にしました。
ここは、フックだけで止めてあるので外すのも容易です。

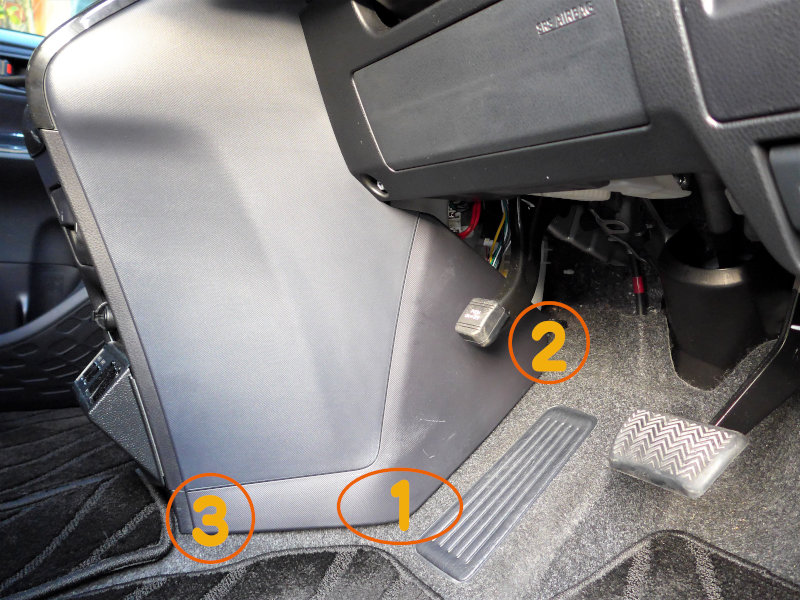

運転席側・足元のパネルを外します。
 1:手を入れて、ここからバリバリっと外します。
 2:Pブレーキペダル側のフックを外します。

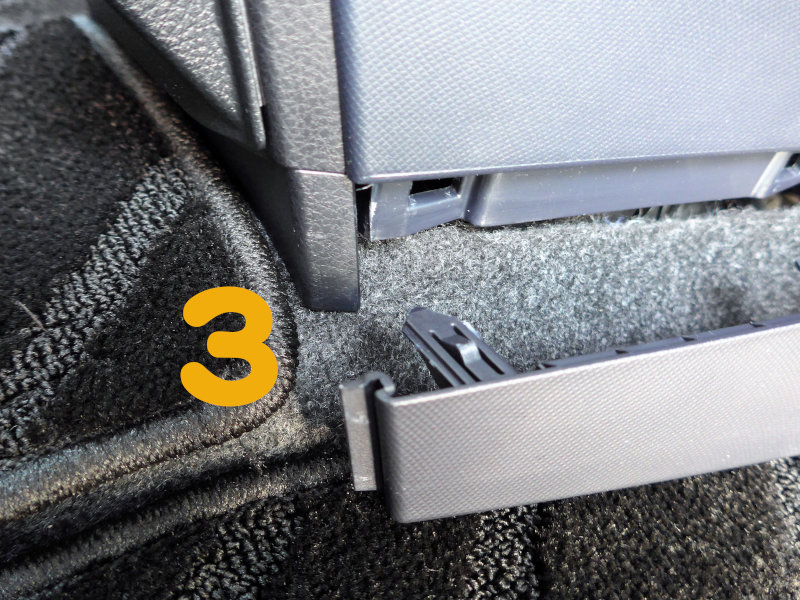

 3:座席側のフックを外します。


開けてみると・・・
空洞が結構広く、パワーアンプの放熱に関しても、
エアコン風(暖房)の問題もあまりなさそうです。

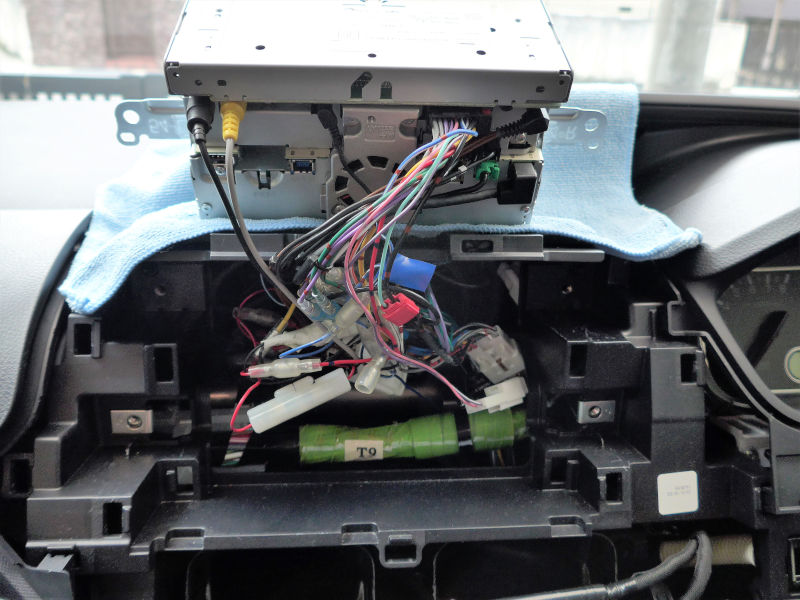

パワーアンプ接続用ケーブル類は、ナビシステムを固定する前に、
エアコンダクト横から下部へ落としておきます。
結構スカスカなので、意外に楽に通り抜けていきます。

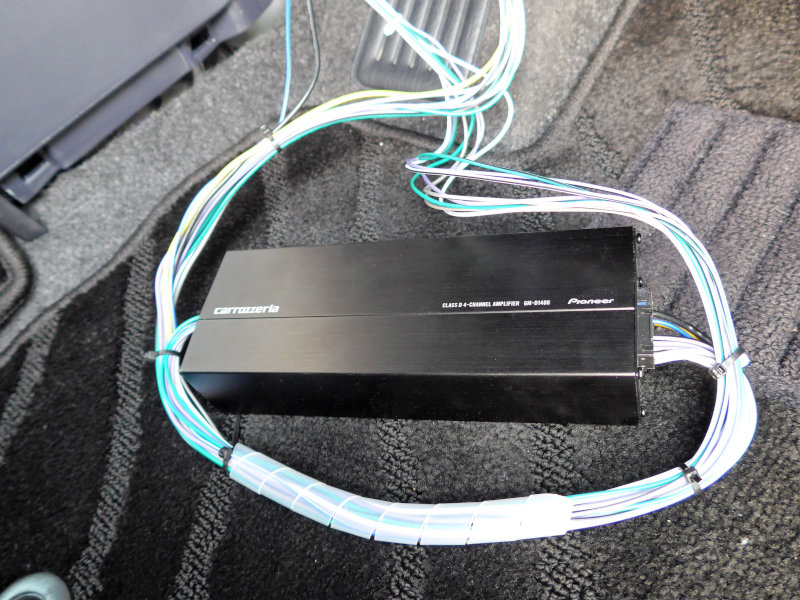

降りて来たケーブルをパワーアンプに接続して仮置きし、
余ったケーブルをまとめます。
なお、余ったケーブルはパワーアンプを固定するのにも一役買います。

パワーアンプの固定方法は、タッピングでねじ止め、
面ファスナーによるカーペット部への固定など
いろいろな方法がありますが、
 〇パワーアンプ自体にある程度の重量があること。
 〇設置場所がV形の凹みがあり、そのまま動かないこと。
 〇余ったケーブルを使うと左右動も防げること。
 ・・・以上から施工や取り外しが容易な面ファスナーに決定!

仮置きで決めた位置にセッティングします。


外した時と逆の手順でパネルを元に戻します。

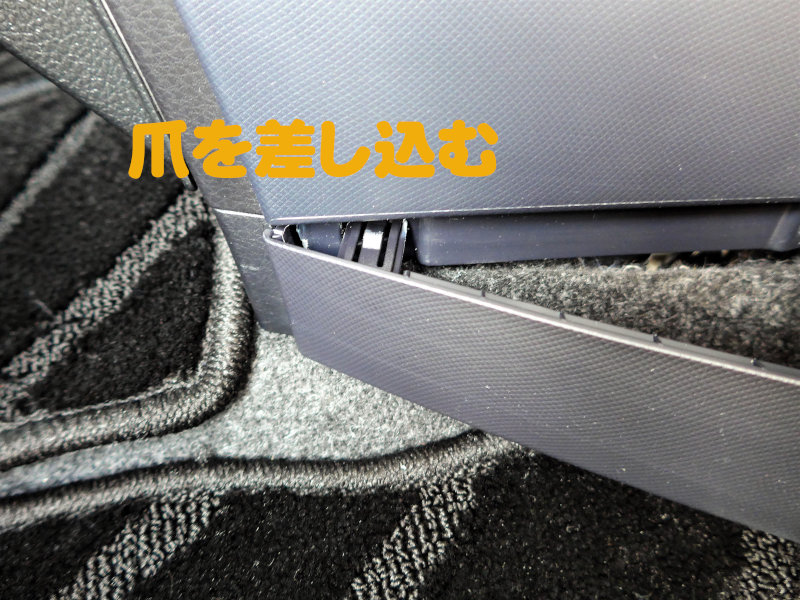

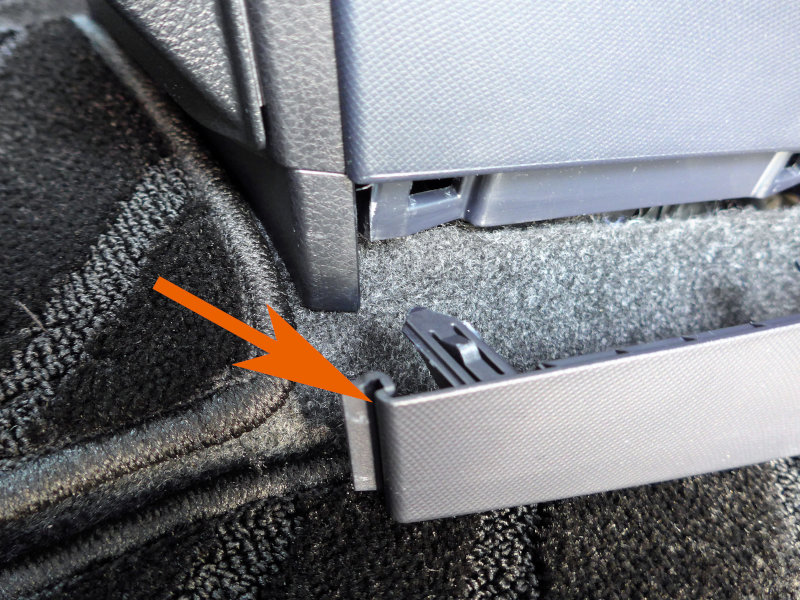

 1:座席側:先端の爪を差し込みながらフックを掛けます。
 2:Pブレーキペダル側のフックを掛けます。
 3:残ったフックを押し込みます。
   以上で完成です。
[PR]
by JRC6111 | 2017-10-08 20:00 | その他 | Comments(0)

小型パワーアンプ

いろいろと触っていると、
結構のめり込んでしまうのがクルマのDIY。

スピーカーが純正からALPINE製に変わって
音質も以前より随分良くなりましたが、
所詮、カーナビ・・・しかもサイバーではなく楽ナビ。
内装アンプではどうも今一つ物足りない感じがします。

今回のDIYは、パイオニア製GM-D1400Ⅱの設置です。
メーカーのHPや、情報サイト等を見ると、
安いからといって、悪くはないようです。
まぁ、音響効果にはあまり期待はしていませんが、
このような工作することが楽しいのです。
デジチューナのリモコンと大きさを比較。181×64×38(mm) と、コンパクト。


コンソール内部から電源も取れて、取り付けも簡単なようです。
汎用ケーブルキットが付属しています。
ただし、AVIC-RL09のような車種専用キットで取り付けてある
ナビシステムには、別売りの取り付けキットが必要!
そのキット(トヨタ車用)が結構なお値段!・・・¥4500前後
なので、今回は付属ケーブルが使えるように改造。
加工前にオス・メスを間違えないよう簡単な図を書いておきます。

このように既設のケーブルを途中で切ってギボシ端子を付け、
付属のケーブルを接続可能にし、アンプを経由できるようにしただけです。

ギボシ端子代 ¥800 で完成。
アンプの取説をもとに電源関係も結線。(スピーカー以外は改造不要)
これでケーブルの準備が整いました。次回は設置編です。
